Getting Started

ProcessEngine und BPMN Studio bilden eine verteilte, quelloffene Laufzeit- und Entwicklungsumgebung für BPMN-basierte Geschäftsprozesse.

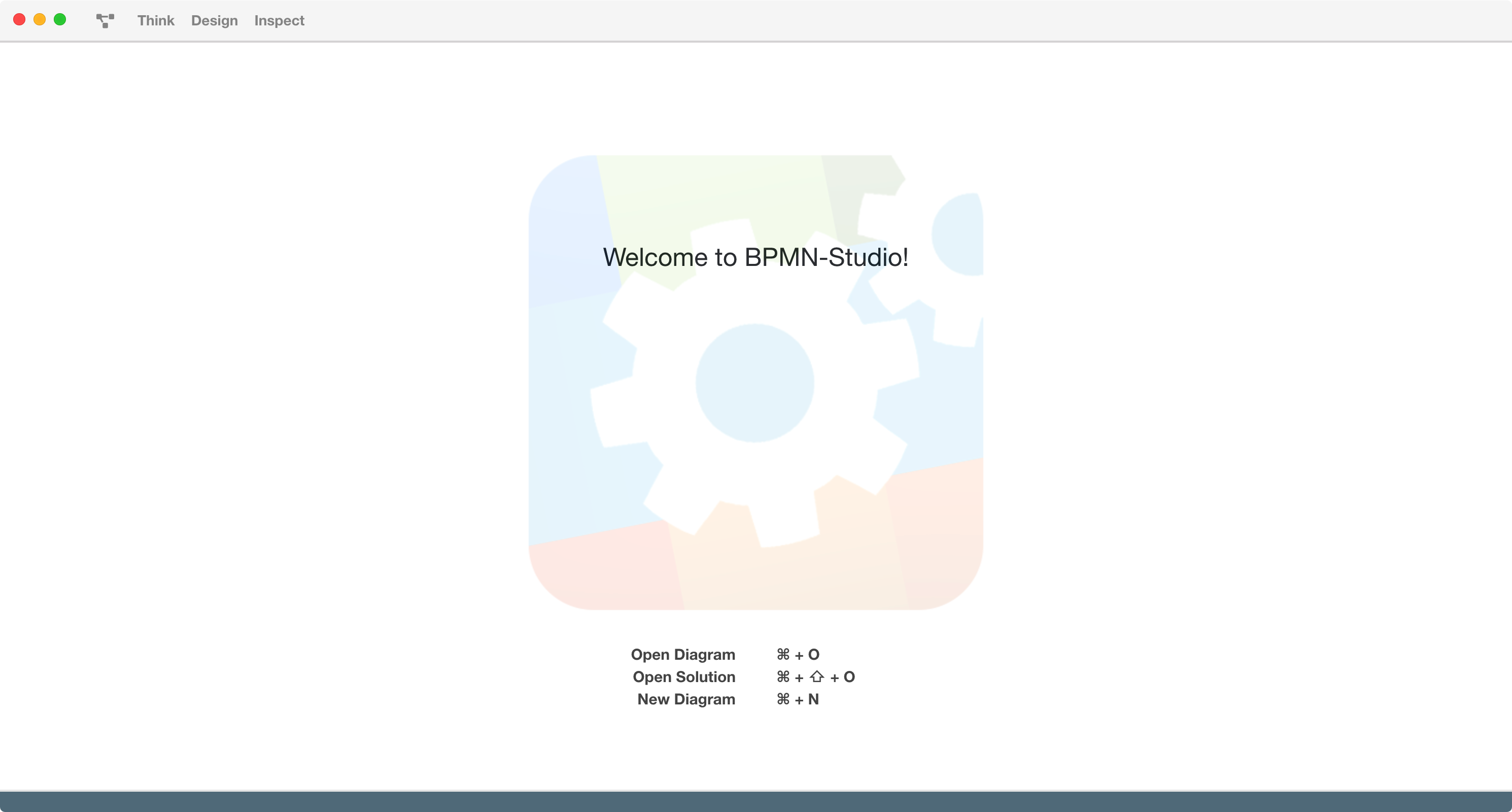

BPMN Studio: Start-Screen

BPMN Studio und die ProcessEngine

Die ProcessEngine ist die Workflow-Engine von 5Minds.

Im Gegensatz zu vielen anderen Lösungen in diesem Bereich ist ProcessEngine quelloffen und bietet mit BPMN Studio eine integrierte Entwicklungsumgebung zum grafischen Entwerfen und Ausführen von Prozessen.

Die ProcessEngine unterstützt somit eine zielgerichtete, iterative Entwicklung und Sie können sich auf das konzentrieren, was zählt: Ihr Business und Ihre Nutzer.

BPMN Studio: Design-Modus

Mit BPMN Studio kann der Benutzer nicht nur Prozesse durchdenken, entwerfen und validieren, sondern sie auch direkt in BPMN Studio ausführen. BPMN Studio bringt hierzu eine integrierte ProcessEngine mit, welche automatisch gestartet wird und es jedem ermöglicht, seine Prozesse auch ohne Serverlandschaft auszuführen.

Das "Hello World" der digitalen Transformation

Viele Einführungstexte zu Programmiersprachen und anderen IT-Themen enthalten ein sog. "Hello World", ein bewusst einfach gehaltenes Beispiel, welches die jeweilige Technologie in ihren Grundzügen präsentiert.

Das könnte für das Starten von Prozessen folgendermaßen aussehen.

// C#
var client = new ProcessEngineClient("http://localhost:8000");
var result = await client.StartProcessInstance('helloWorld', 'sayHello');

Die Parameter haben folgende Bedeutung:

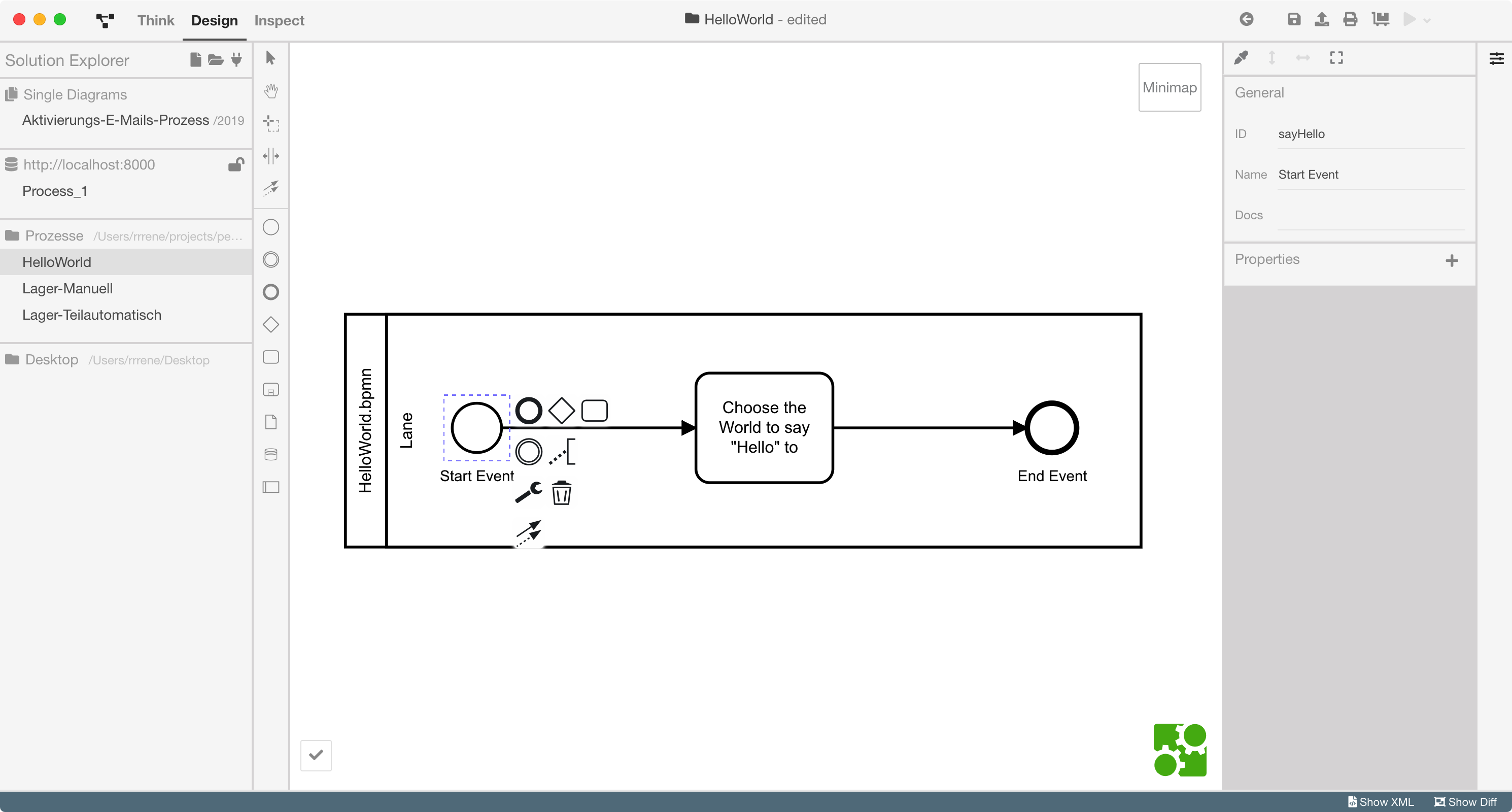

In BPMN Studio lassen sich diese Eigenschaften bearbeiten:

BPMN Studio: Design-Modus

Doch die Prozesse im eigenen Unternehmen sind natürlich mehr als ein Start-Aufruf. Um die ProcessEngine und ihre Vorzüge besser darstellen zu können, wollen wir daher ein Beispiel aus dem Bereich E-Commerce aufgreifen:

Der Online-Shop

In einem Online-Shop sollen Nutzer im Rahmen der Registrierung einen Rabattcode erhalten. Nutzer, die besonders viel Ware bestellen, sollen zudem einen sog. Reseller-Code erhalten, der ihnen ermöglicht besondere Mengen-Rabatte zu aktivieren.

Üblicherweise werden diese Regeln in vielen, vielen E-Mails und Gesprächen kommuniziert, bevor sie dann im Programmcode niedergeschrieben werden. Regelmäßig scheinen einige der Anforderungen sich zu widersprechen, so dass Techniker und Nicht-Techniker in einen intensiven Dialog treten müssen, um herauszufinden, wo sich "Wunsch und Wirklichkeit" unterscheiden.

Die Lösung ist, sich gemeinsam ein Bild zu machen.

Nehmen Sie folgende Kette an Anforderungen aus einer E-Mail-Konversation:

Nach Erstellen des Prozessdiagramms sehen wir, dass die scheinbar widersprüchlichen Anforderungen weniger konfus sind als gedacht:

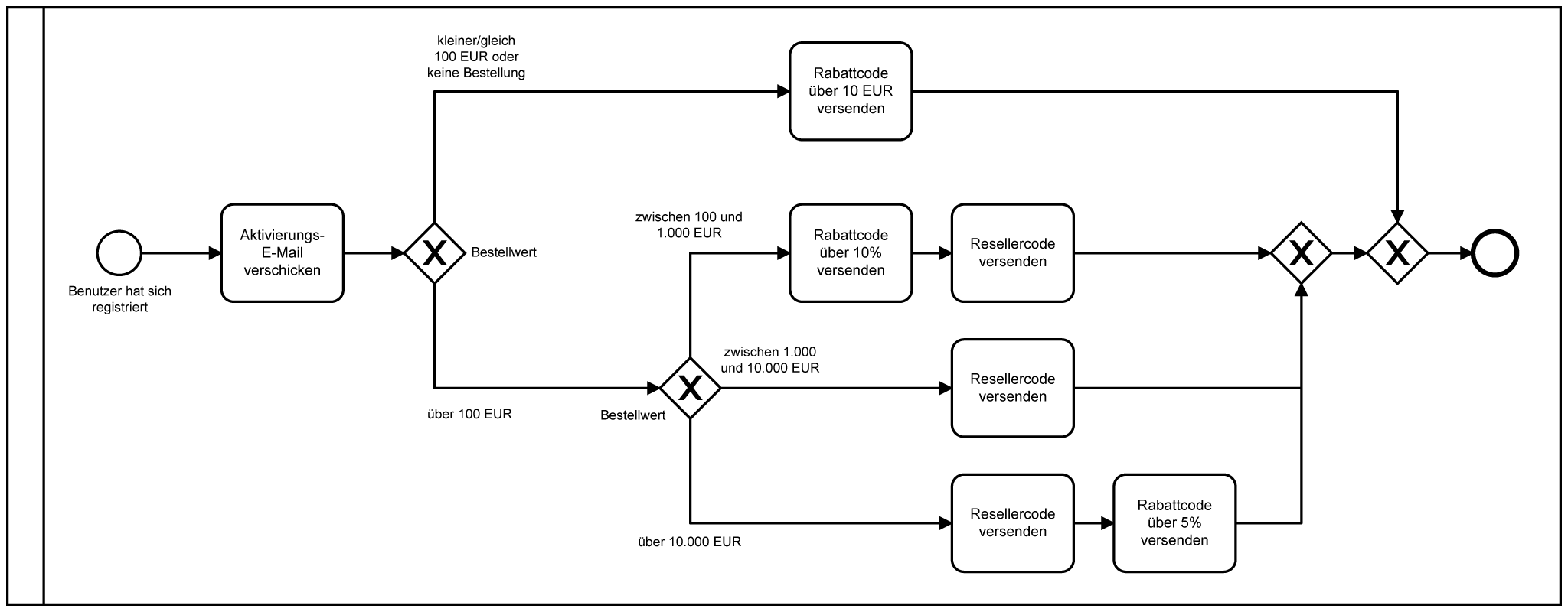

Prozess für Aktivierungs-E-Mails

Eine Workflow-Engine ermöglicht, Diagramme wie dieses direkt auszuführen und so zum einen die Abläufe mit allen im Team zu diskutieren (insbesondere den Fachexperten, die nicht zwingenderweise Techniker sind!) sowie Unterschiede zwischen der Dokumentation und dem Programmcode zu vermeiden.

Steuerung per BPMN Studio

Zunächst müssen sie BPMN Studio und das Diagramm herunterladen. Wenn Sie das Studio starten, wird automatisch im Hintergrund eine ProcessEngine-Server-Instanz gestartet.

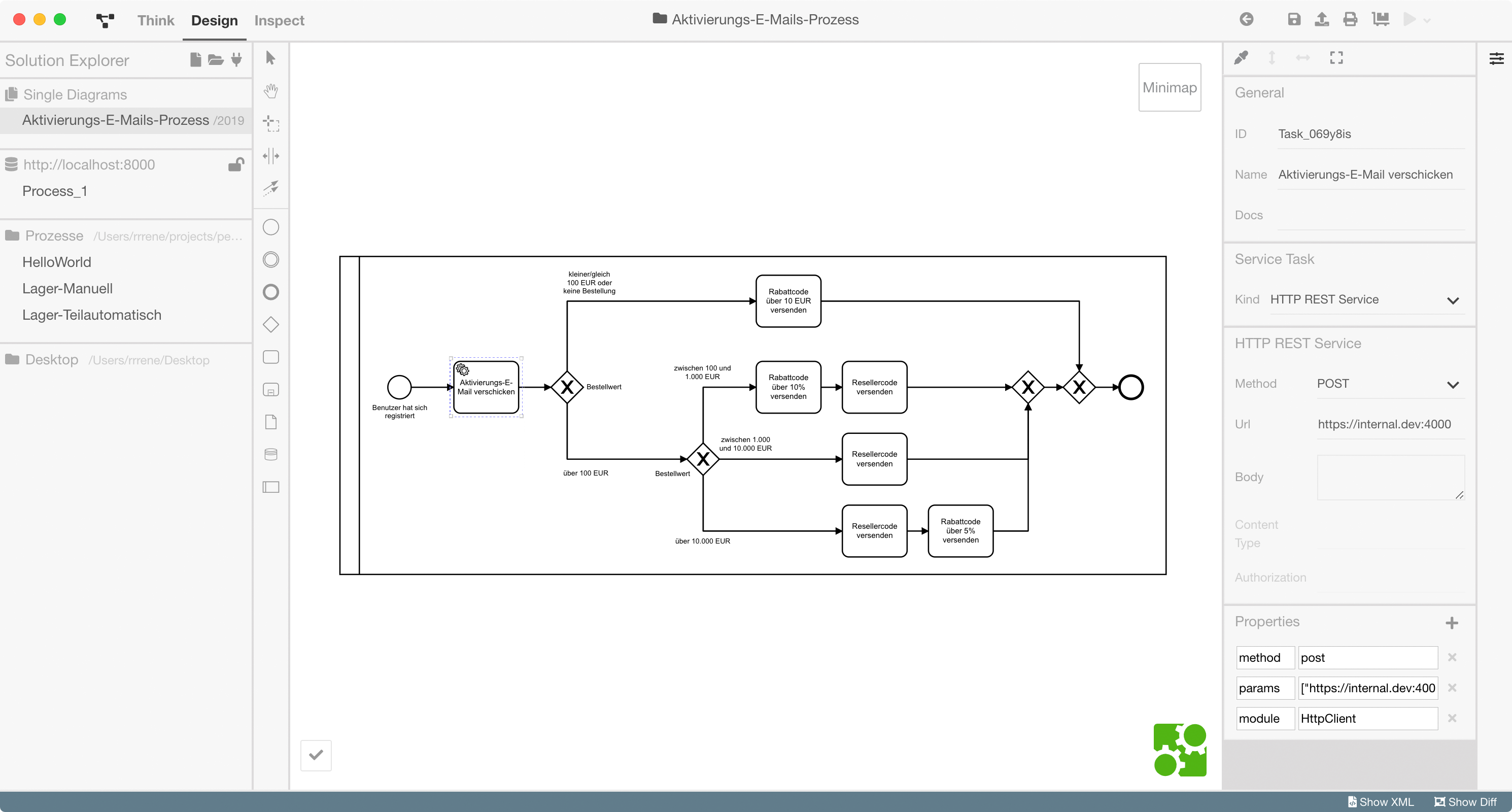

BPMN Studio: Design-Modus

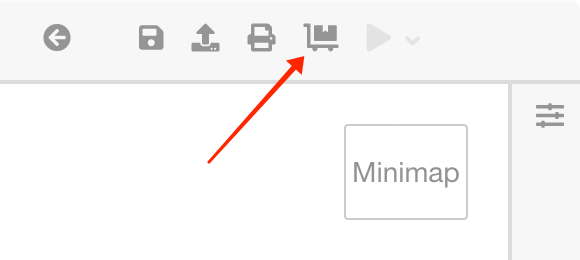

Zum Ausführen des Diagramms müssen wir ein Deployment auf diese interne ProcessEngine vornehmen. Dies geschieht durch einen Klick auf "Deploy to ProcessEngine" (in der Toolbar, oben rechts).

BPMN Studio: Deployment per Klick

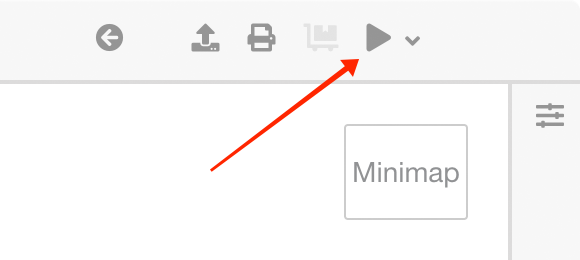

Anschließend kann das Diagramm per Klick auf "Run" ausgeführt werden (ebenfalls oben rechts in der Toolbar).

BPMN Studio: Ausführen per Klick

Prozesse können und müssen in gewissen Fällen mit individuellen Parametern gestartet werden. In diesem Beispiel wird erwartet, dass die Eigenschaft "shoppingCardAmount" vom Aufrufer vorgegeben wird. Die Eigenschaft wird an einem exklusiven Gateway ausgewertet, um das Prozessmodell auf einem bestimmten Pfad zu leiten. Diese Parameter können im JSON-Format in dem Feld angegeben werden.

In diesem konkreten Beispiel wird der Parameter folgendermaßen angegeben:

{
  "shoppingCardAmount": 100
}

Mit dem Wert von mindestens 100 EUR wird der Prozess durch den unteren Sequenzfluss fortgesetzt. Andernfalls wird der Pfad genommen, der durch den oberen Squenzfluss folgt.

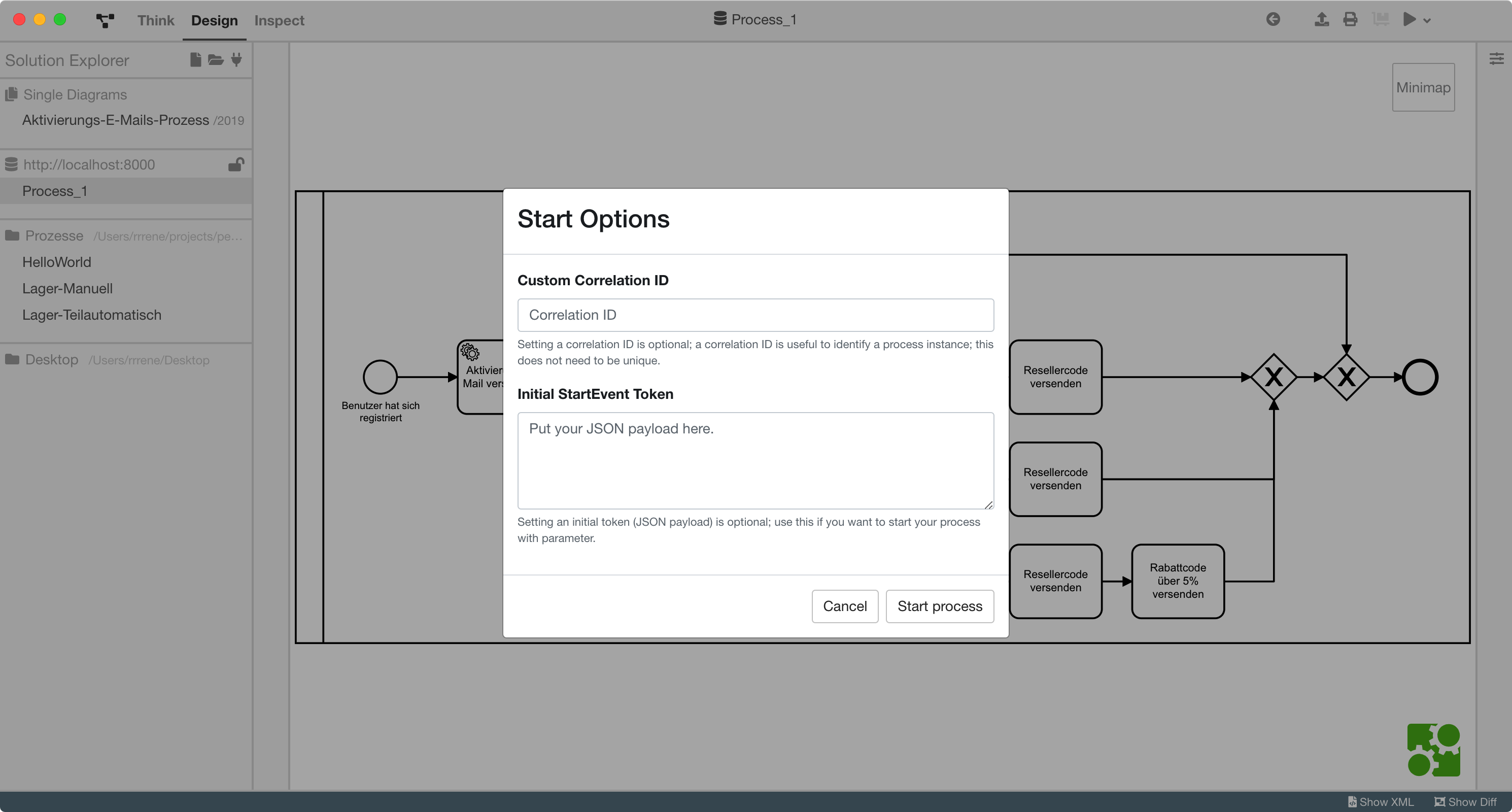

BPMN Studio: Ausführen mit individuellen Startparametern

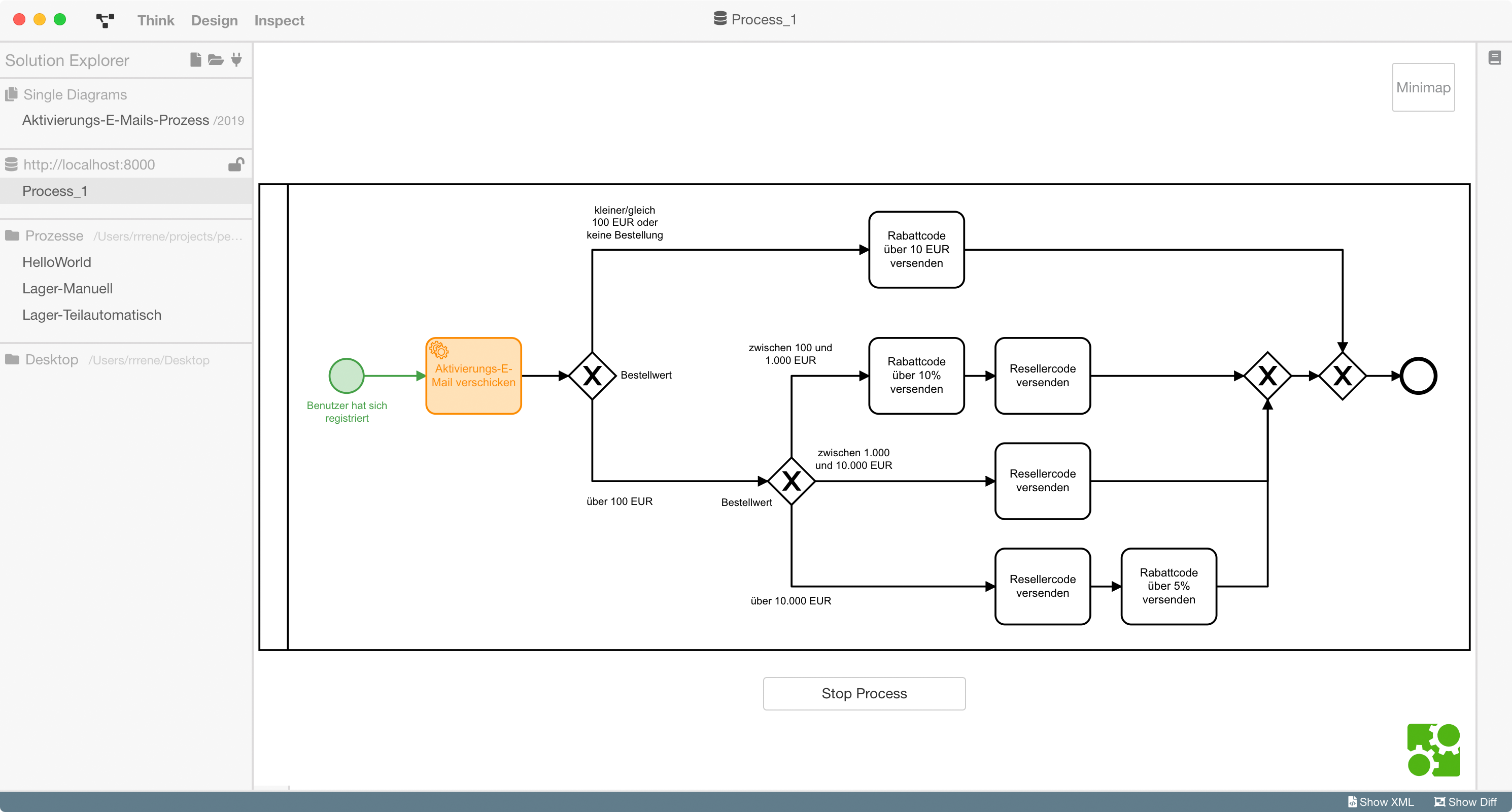

Während der Ausführung können Prozesse im sog. "Live Execution Tracker" analysiert werden.

BPMN Studio: Live Execution Tracker

Neben der Steuerung von Prozessen mit Hilfe des BPMN Studios lassen sich die gezeigten Funktionen natürlich auch durch Skripte über die ProcessEngine API automatisieren.

Steuerung per Skript

Starten von Prozessen

Die Steuerung des Diagramms aus einem Skript heraus ist denkbar einfach.

Wie weiter oben bereits angedeutet, lassen sich Prozesse nach dem Deployment (das muss mit BPMN Studio erfolgen) mit Hilfe des DotNet-Client der ProcessEngine starten:

// C#
class Program
    {
        private static void Main(string[] args)
        {
            StartNewProcessInstance().GetAwaiter().GetResult();
        }

        private static async Task StartNewProcessInstance()
        {
            var addressOfAtlasEngine = new Uri("http://localhost:56100");
            var client = ApiClientFactory.CreateProcessControlApiClient(addressOfAtlasEngine);

            var startToken = new { cartAmount = 10001, email = "as@ds.de"};

            Console.WriteLine("Prozess 'Aktivierungs-E-Mails-Prozess' mit Start-Event 'StartEvent' und ohne Warten auf die Response gestartet.");

            await client.StartProcessInstanceAsync("Aktivierungs-E-Mails-Prozess", "StartEvent", initialToken: startToken);

            Console.WriteLine("Prozess 'Aktivierungs-E-Mails-Prozess' mit End-Event beendet");

            Console.WriteLine("Prozess 'Aktivierungs-E-Mails-Prozess' mit Start-Event 'StartEvent' und Warten auf die Response gestartet .");

            var response = await client.ExecuteProcessInstanceAsync("Aktivierungs-E-Mails-Prozess", "StartEvent", initialToken: startToken);

            Console.WriteLine($"Prozess 'Aktivierungs-E-Mails-Prozess' mit End-Event beendet. Payload {response.TokenPayload.RawPayload}");
        }
    }

Der Port ist für die Instanz der ProcessEngine, die im BPMN Studio gestartet wird:

Erstellen von External Task Workern

Das "External Task Pattern" sieht vor, dass zu erledigende Arbeiten in einem vereinheitlichten Arbeitsvorrat hinterlegt werden. Dort können sie von "External Task Workern" abgeholt und bearbeitet werden. Durch diese Entkopplung können die Worker in jeder beliebigen Programmiersprache implementiert werden. Der zuständige Worker hinterlegt anschließend das Arbeitsergebnis im Arbeitsvorrat, wo die ProcessEngine es abholen und mit der Prozessausführung fortführen kann.

Das Pattern stellt somit eine Alternative zur Anbindung von REST-Service-Endpunkten dar.

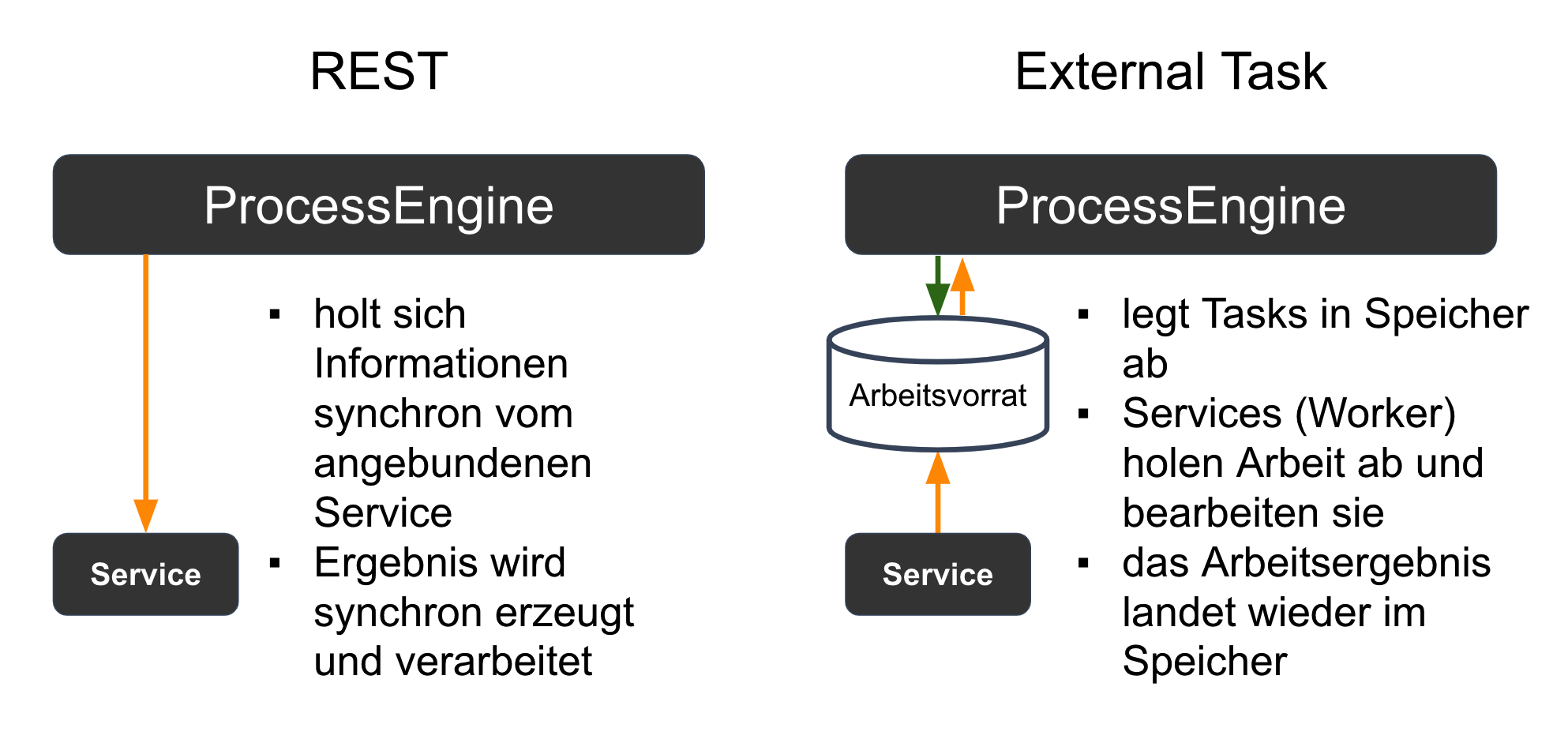

Die folgende Abbildung stellt beide Konzepte gegenüber:

Erklärung: External Task Pattern

Ein ExternalTaskWorker für den External Task "Aktivierungs-E-Mail versenden" aus unserem Online-Shop-Beispiel könnte wie folgt aussehen:

// C#
class Program
{
    static void Main(string[] args)
    {
        var hostBuilder = CreateHostBuilder(args);
        var host = hostBuilder.Build();

        var addressOfAtlasEngine = new Uri("http://localhost:56100");
        var client = new ExternalTaskClient(addressOfAtlasEngine, logger: ConsoleLogger.Default);

        // Create a new typed worker using a factory method:
        client.SubscribeToExternalTaskTopic(
            "Send.DiscountCode",
                p => p.UseHandlerFactory<SendDiscountCodeHandler, SendDiscountCodePayload,
                SendDiscountCodeResult>(() => new SendDiscountCodeHandler()));

        client.StartAsync();

        host.Run();
        Console.WriteLine("Started");
        Console.ReadKey(true);

        client.Stop();
    }
}

Prozesse modellieren

Was ist BPMN?

BPMN (Business Process Model and Notation) ist eine XML-basierte, ausführbare Modellierungssprache für Geschäftsprozesse.

Sie wurde in der Version 2.0 in ISO/IEC 19510:2013 standardisiert.

Die Verwendung von BPMN zur Beschreibung von Abläufen in Software ist konsequent, weil auf diese Weise

BPMN: Welche Elemente nutze ich für was?

Tasks

Tasks ermöglichen die Beinflussung des Prozesses durch die manuelle Datenerfassung oder die Ausführung von Programmcode.

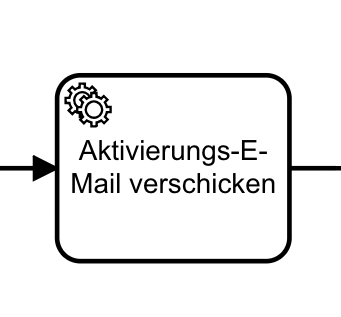

Service-Task

BPMN-Element: Service Task

Ein Service-Task führt einen externen Service aus. Diese Art Task eignet sich gut, um Aufgaben an Microservices zu delegieren, wobei die Aufgaben-Delegation in REST-API-Endpunkte und External-Task-Worker unterschieden werden kann.

Script-Task

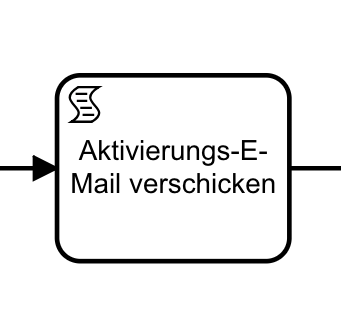

BPMN-Element: Script Task

Ein Script-Task führt ein Skript aus. Das Skript ist als Eigenschaft des Tasks definiert und kann mit BPMN Studio bearbeitet werden. Diese Art Task eignet sich gut, um erste Prototypen größerer Features zu implementieren.

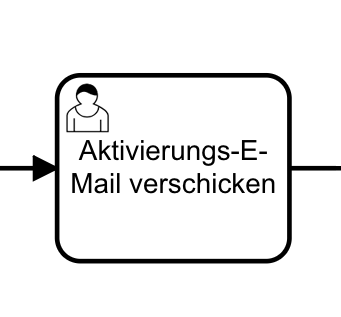

User-Task

BPMN-Element: User Task

Ein User-Task fordert einen Benutzer auf, eine manuelle Aktion durchzuführen, wie bspw. die Bestätigung eines Vorgangs oder die Eingabe von Daten. Diese Art Task eignet sich gut, um manuelle Prozesse schrittweise zu digitalisieren.

Gateways

XOR-Gateway

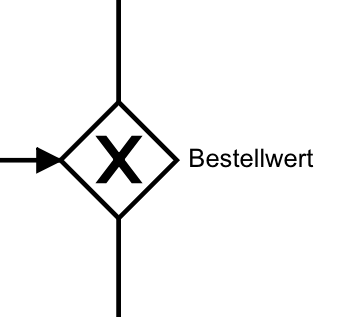

BPMN-Element: XOR Gateway

XOR-Gateways bilden Exclusik-Oder-Verzweigungen, bei denen genau ein Pfad auf Basis der am Gateway notierten Bedingung gewählt und dann abgelaufen wird. Es gibt weitere Arten von Gateways, um bspw. parallel auszuführende Workflows zu beschreiben.

Event

Start-Event

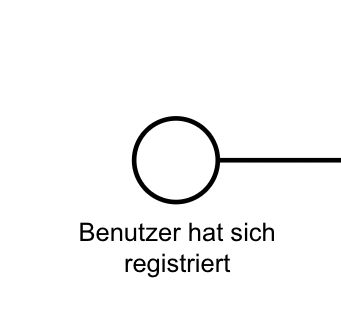

BPMN-Element: Start-Event

Jeder Prozess besitzt mindestens ein Start-Event. Start-Events können manuell, bspw. durch ein Skript wie in unserem "Hello World", durch nachrichtenbasierte sowie zeitlich gesteuerte Ereignisse ausgelöst werden.

End-Event

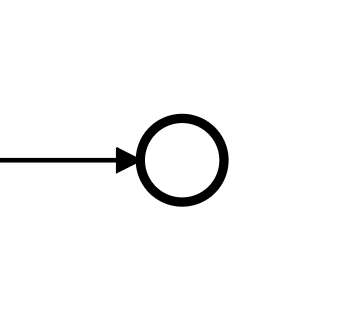

BPMN-Element: End-Event

Jeder Prozess besitzt mindestens ein End-Event. Mit Erreichen eines End-Events ist die Prozessausführung beendet. Es gibt noch viele andere BPMN-Elemente. Einen Gesamtüberblick über die weiteren BPMN-Elemente können Sie sich hier verschaffen.

ProcessEngine: Clients in vielen Programmiersprachen und eine standardisierte JSON-API

Die ProcessEngine verfügt über eine standardisierte JSON-API zur Steuerung von Prozessen.

Für die ProcessEngine-API existieren Clients in TypeScript, JavaScript, .NET C# und Python. Da es sich um eine offen spezifizierte Schnittstelle handelt, können Clients in weiteren Sprachen mit geringem Aufwand erstellt werden.

Philosophie

Wir entwickeln Software miteinander!

ProcessEngine ermöglicht die Anbindung von Microservices, nachrichtenbasierten Systemen und die leichte Verkettung von Komponenten. Hierdurch erreichen wir eine transparente Choreographie der angeschlossenen Systeme und Orchestrierung von Abläufen.

Neu und wichtig ist, dass jeder im Team die Abläufe begreifen und validieren kann. Die Software dokumentiert sich dank der Verwendung von BPMN selbst. Das Diagramm ist Code und Dokumentation zugleich. So bleibt die Dokumentation immer aktuell und "lügt nie".

Wenn Sie noch weitere Fragen haben, so kontaktieren Sie doch das Team von 5Minds!
